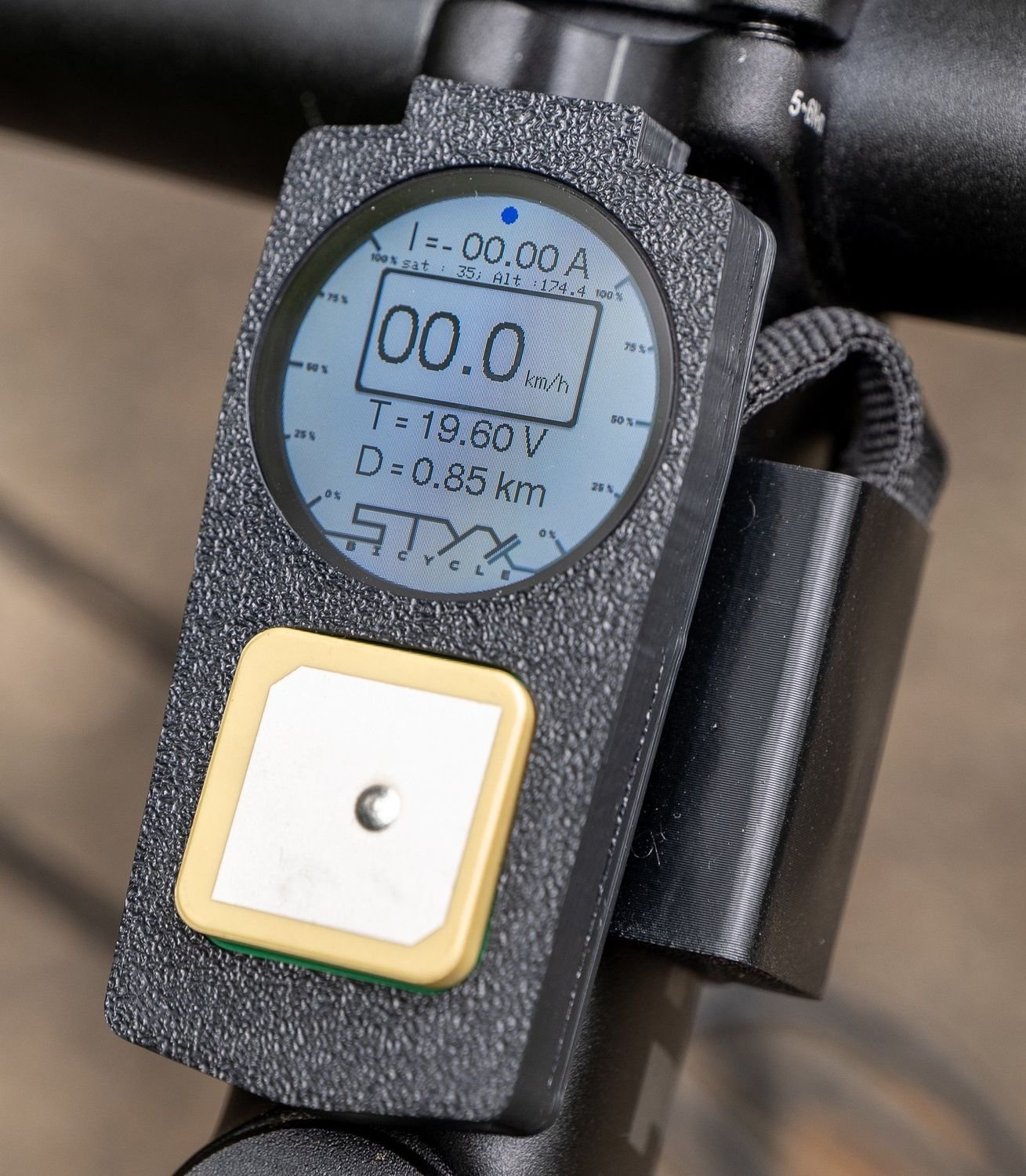

Le tableau de bord
Placée sur le guidon, l’interface de contrôle est encore en développement, mais elle donne déjà un aperçu du résultat final recherché. Conçue pour être claire et intuitive, elle permettra d’afficher en temps réel les informations essentielles pour le cycliste, notamment :
- la vitesse actuelle ;
- l’énergie stockée dans le pack de supercondensateurs ;
- la distance parcourue ;
- l’état du GPS ;
- l’altitude ;
- les niveaux de freinage et d’accélération.
Cet écran deviendra le véritable tableau de bord du vélo, offrant au cycliste une vision complète de son trajet et de la gestion de l’énergie.
Le GPS intégré
Le vélo Styx embarque un GPS intégré directement connecté au système d’analyse. Ce module a pour objectif de :
- enregistrer précisément les trajets, pour les visualiser ensuite dans Styx Analyse ;
- fournir des informations en temps réel comme la position et l’altitude.
Ce GPS n’est pas seulement un outil de navigation : il fait partie intégrante de l’écosystème Styx, permettant une meilleure compréhension et une utilisation plus intelligente de l’énergie stockée.

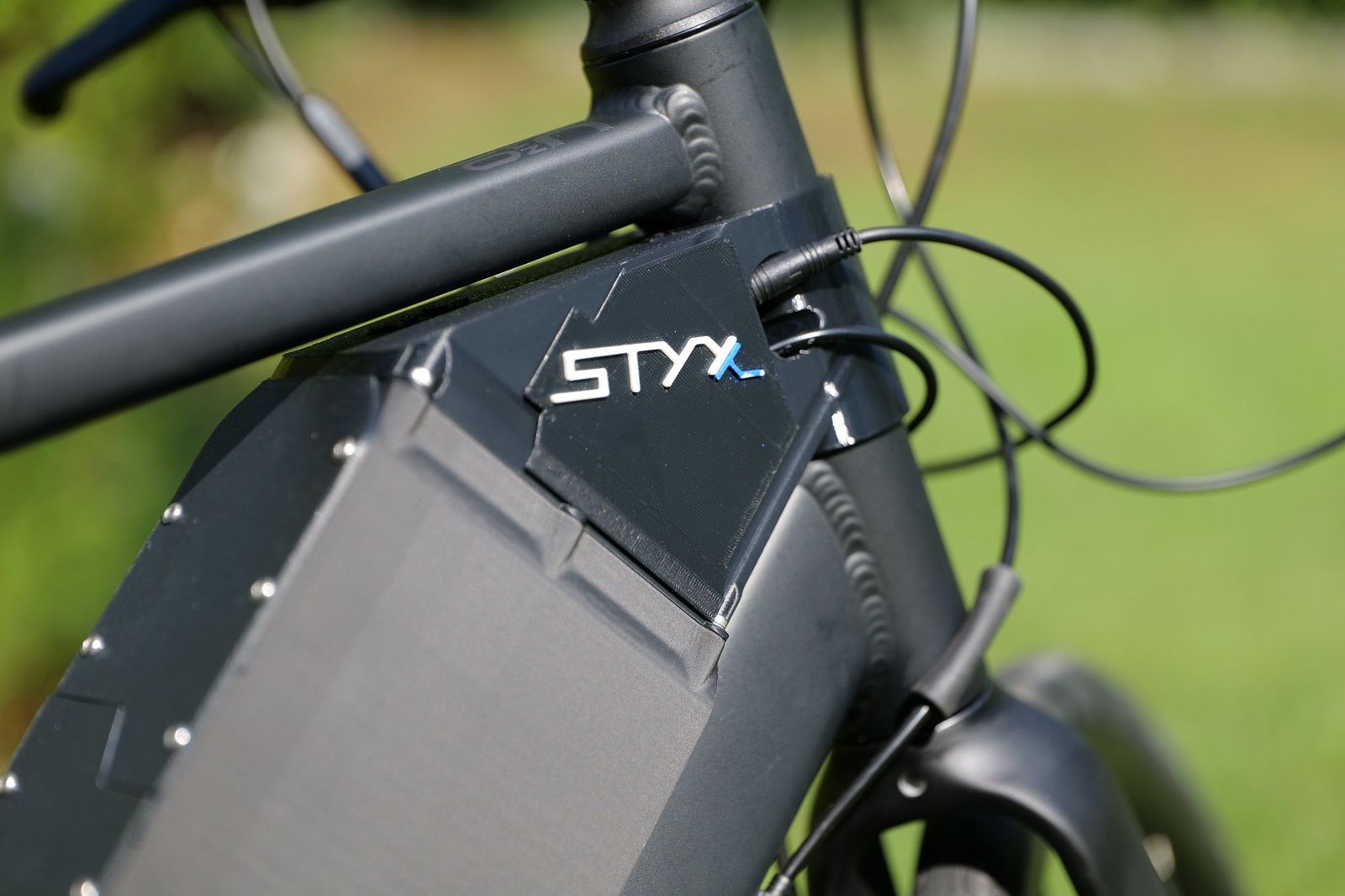

Le pack de supercondensateurs
Le pack de supercondensateurs de Styx n’est pas seulement un réservoir d’énergie : il intègre plusieurs sous-systèmes interconnectés qui assurent à la fois la gestion, la protection et l’exploitation de cette énergie.

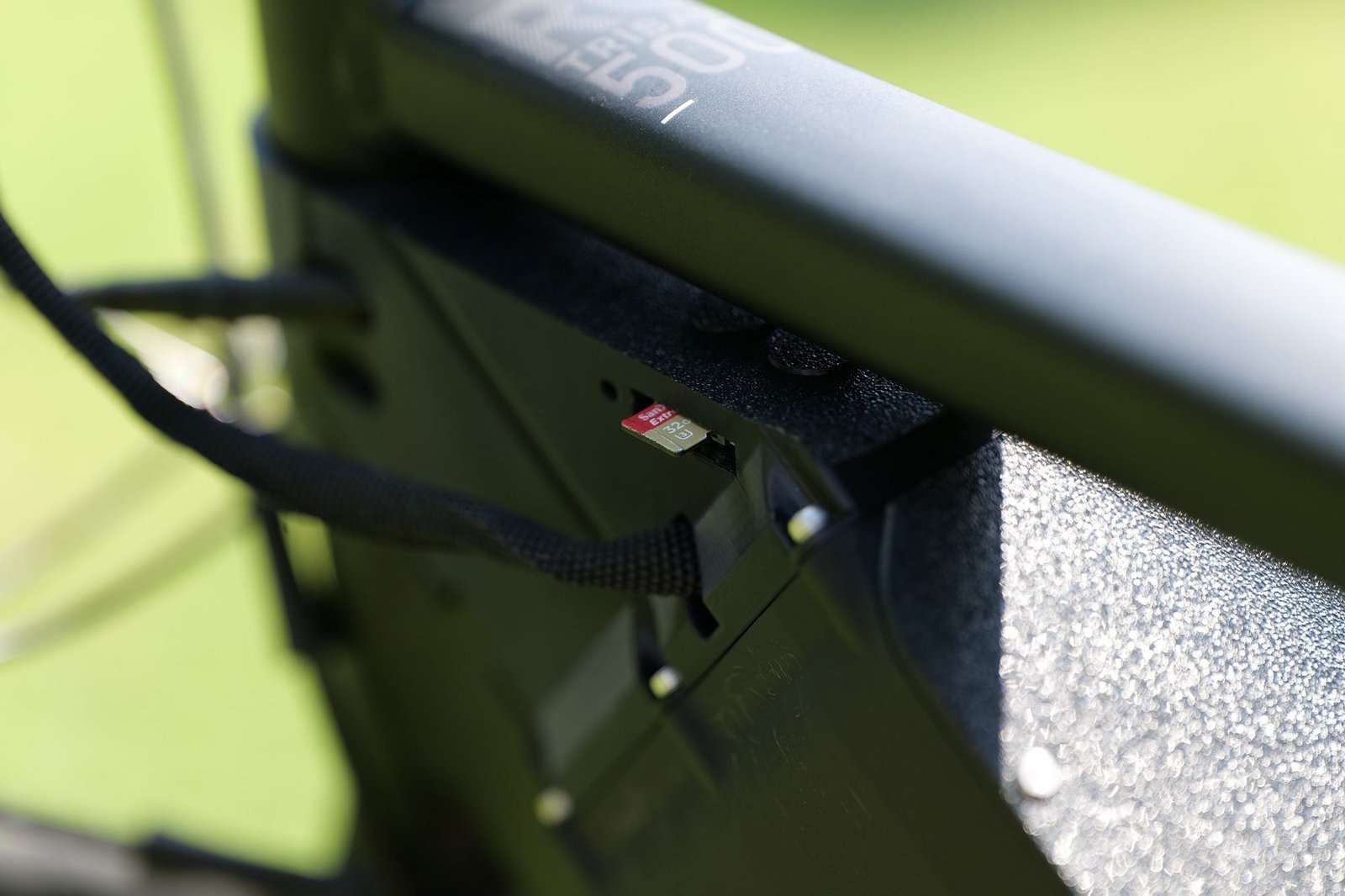

1. L’électronique d’analyse. Placée à l’avant du pack, cette partie agit comme le véritable « cerveau » du vélo. Elle recueille les informations issues des différents capteurs (couple, vitesse, etc.), les traite et les convertit en un signal unique envoyé au contrôleur du moteur. Elle assure également l’enregistrement des données de trajets sur une carte SD, permettant ensuite de visualiser et d’analyser les performances grâce au logiciel Styx Analyse.

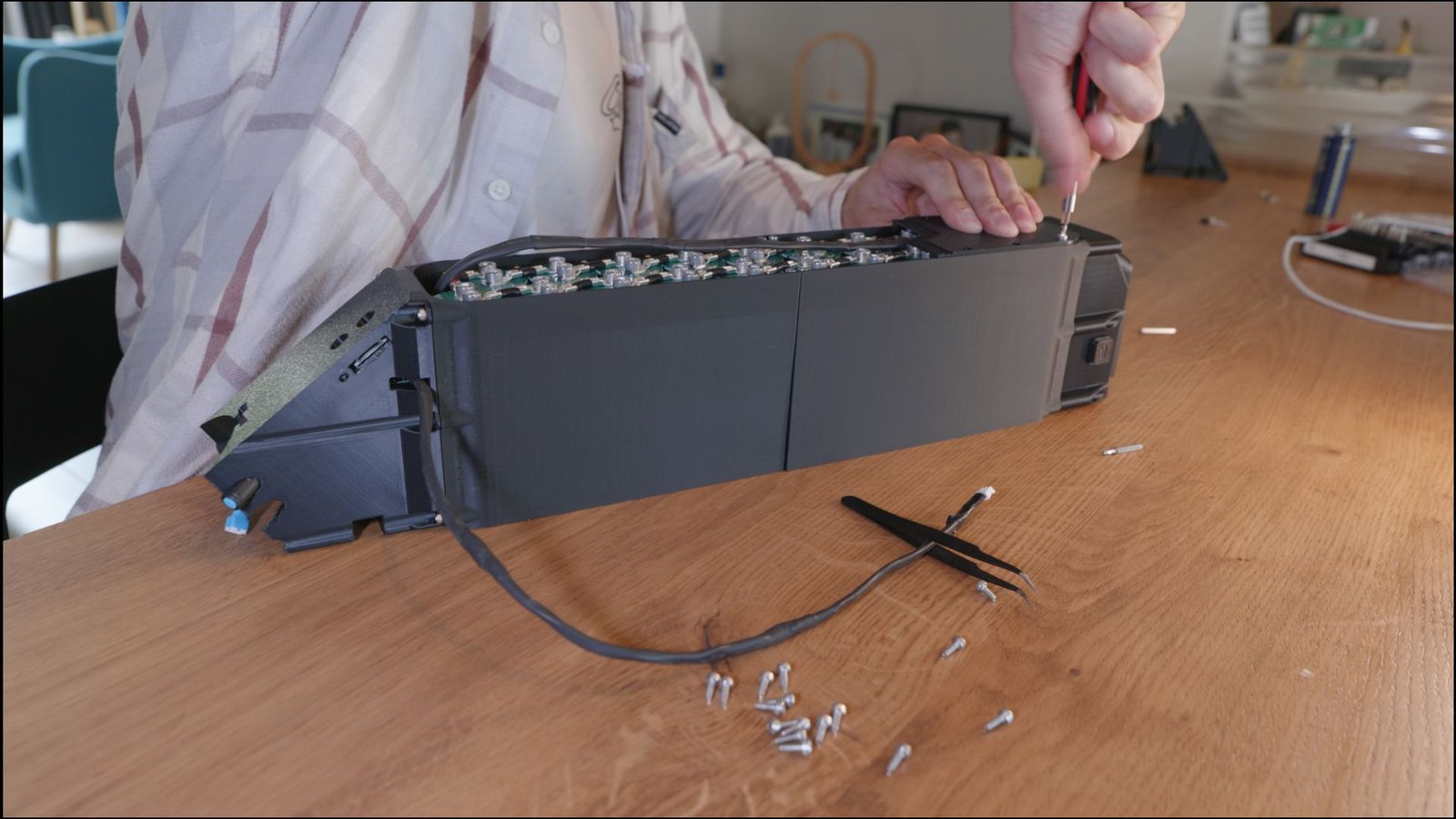

2. Le module de stockage. Au centre du pack se trouve le cœur énergétique : 20 cellules de supercondensateurs. Chacune d’elles est protégée par un circuit indépendant, empêchant les surtensions et prolongeant la durée de vie du système. Ce module gère également la circulation des informations entre l’électronique d’analyse et l’électronique de puissance, en évitant des fils apparents à l’extérieur.
3. L’électronique de puissance. Située à l’arrière, elle transforme l’énergie stockée dans les supercondensateurs pour alimenter le moteur électrique. Elle gère aussi le freinage régénératif et la recharge progressive des condensateurs lors des phases de décélération, selon la demande de l’utilisateur. C’est également ici que se trouve le bouton d’alimentation principal, qui active l’ensemble du système.

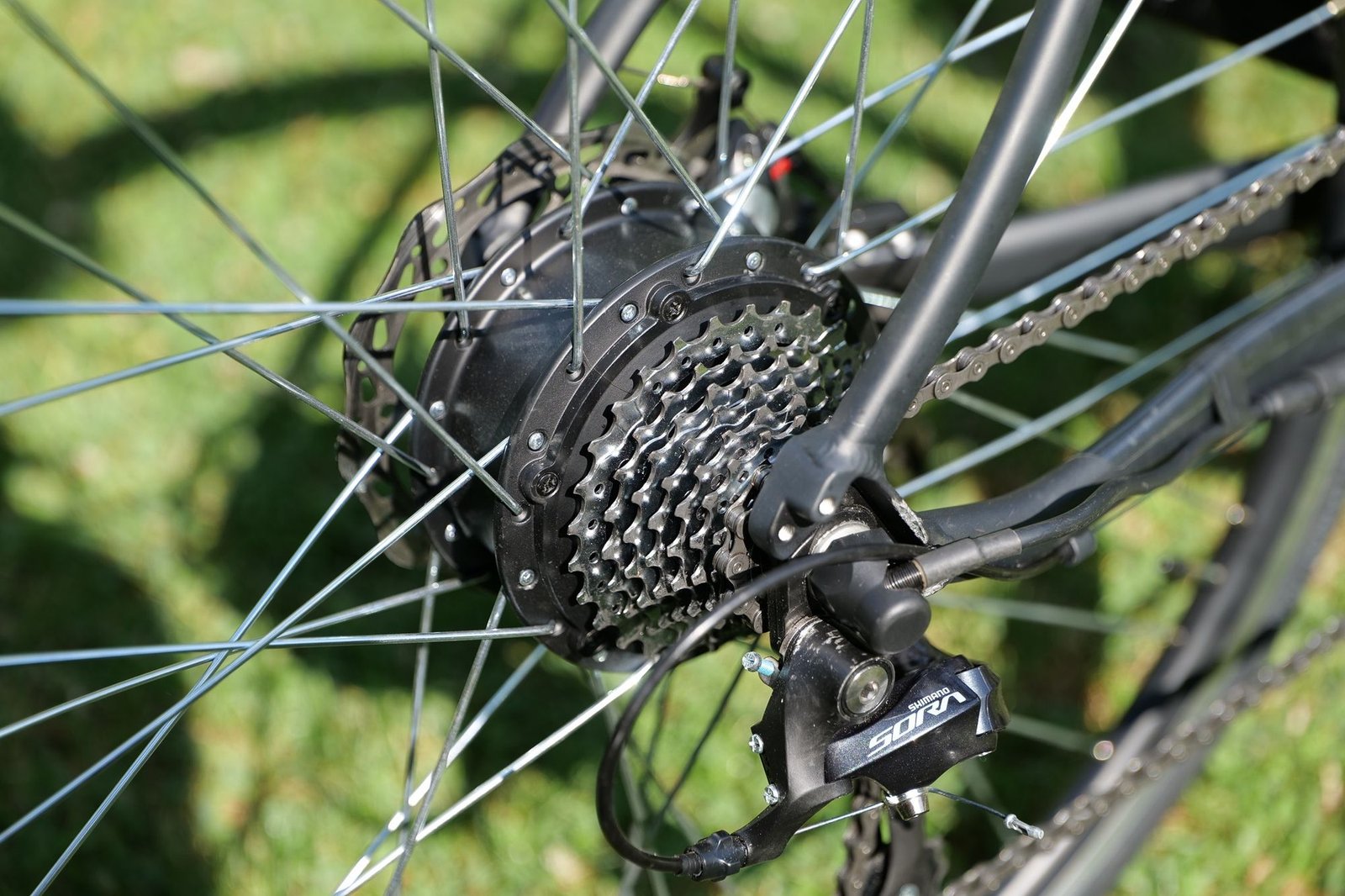

Le moteur-générateur
Intégré dans la roue arrière, il combine deux fonctions : assister le pédalage ou récupérer l’énergie. Lorsqu’un frein est actionné, il passe en mode générateur pour ralentir progressivement le vélo tout en produisant de l’énergie stockée dans les supercondensateurs. À l’inverse, lorsque la gâchette d’accélération est utilisée, il restitue cette énergie pour aider le cycliste dans son effort.
